工具简介

内压循环阀是一种全通径、内压差操作的循环阀，可用于套管井及裸眼井，在测试结束、起钻前施加内压差打开循环孔，起钻过程为管柱提供一个过流通道，通常作为一个备用的循环阀来使用。

结构特点

①内压循环阀主要由上接头、操作芯轴、下接头、剪销及锁环等组成；

②下井过程中，操作芯轴上的内、外压差平衡，剪销保证循环孔始终处于关闭状态；

③ 封隔器座封后，内、外压差作用在操作芯轴上产生的作用力，不能超过所安装剪销的剪切值，否则会提前打开循环孔。

操作

需要操作时，从管柱内加压至剪销的剪切压力值，剪销被剪断，操作芯轴下行打开循环孔，锁环讲操作芯轴锁定在循环孔打开位置，随后，工具循环孔始终处于打开状态。

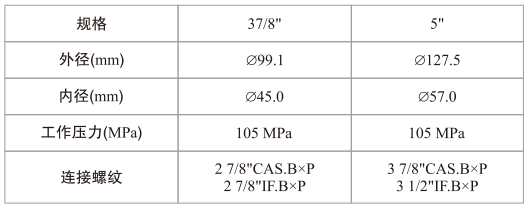

技术参数
