工具简介

超级安全阀是一种适用于陆上和海洋钻井平台的主阀，它通常接在防喷器的里面或下面用来控制井流，还可以通过氮气压力、平衡线压力来剪断穿过通径的钢丝绳和连续油管。

该阀还具有一个化学注入线(通道)的接口，可用作井下化学剂的注入 等。

结构特点

①超级安全阀有两路液压控制线和一个化学注入线，它设计用弹簧力来 关球阀，同时用氮气压力来缩短关球阀的时间，通过保持控制线上的压力使球阀处于打开状态；

②氮气室的浮阀用于防止氮气逸出，氮气压力直接作用在操作活塞上； ③该阀持有的球阀机构，能剪断1.5”外径，壁厚0.125”的连续油管。

操作

超级安全阀通过三路液压线(通道)来操作和控制：

①控制线：给控制线加压可使球阀保持在打开状态；

②平衡线：通常平衡线不用施加压力，当需要切断连续油管时，需给平衡线施加压力来提供附加的关井力；

③化学注入线：用作井下化学剂的注入或其他用途，化学剂注入线是独 立的，它不影响球阀的开或关。

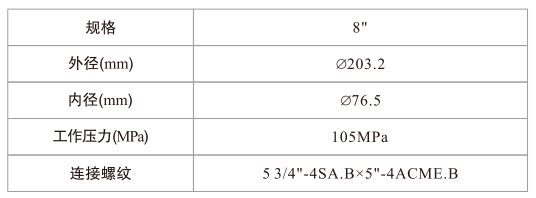

技术参数
