RD 加强型循环阀

    RD 加强型循环阀是一种用于套管井内靠环空压力操作的一次性全通径循环阀,此工具主要用于油气井测试结束后,反循环压井。RD 加强型循环阀主要由动力部分和循环部分组成,下钻和测试过程中,剪切芯轴处于上限位置,循环孔处于关闭位置;测试结束后,环空打压至破裂盘破裂压力,芯轴下行循环孔打开,油套连通,循环压井。
    产品介绍

    工具简介

    RD 加强型循环阀是一种用于套管井内靠环空压力操作的一次性全通径循环阀,此工具主要用于油气井测试结束后,反循环压井。RD 加强型循环阀主要由动力部分和循环部分组成,下钻和测试过程中,剪切芯轴处于上限位置,循环孔处于关闭位置;测试结束后,环空打压至破裂盘破裂压力,芯轴下行循环孔打开,油套连通,循环压井。

    结构特点

    ①空气室的设计使其具有较高的强度,可承受至少200MPa的绝对压力;

    ②用破裂盘代替剪销,操作压力准确可靠;

    ③剪销机构可保证下井过程中工具状态不受机动压力的影响;

    ④连接在测试阀下部,可进行挤压井作业;

    ⑤设有4个循环孔,过流面积较大。


    操作

    加强型安全循环阀操作压力通常设置在其他工具操作压力以上1000-1500Psi的范围内,加强型循环阀是靠作用在破裂盘上的环空压力来操作的,环空施加操作压力,打破破裂盘剪销剪断的同时,芯轴下行循环孔打开,管住内外沟通实现循环压井。

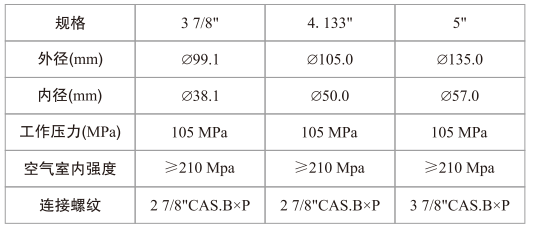

    技术参数
