工具简介

单行程油管试压阀是一种全通径工具，单行程油管试压阀在挤注水泥或作业前，被用来对工作管柱进行按所需多次试压，当泄露点位于地面附近时，操作者能够找到油管泄漏点。它可以和任何哈里伯顿封隔器配合使用。

结构特点

①单行程油管试压阀被往复运动和环空压力或油管上多余的环空压力操作;

②在井中运行时，使用螺钉将球阀定位在打开或关闭位置。在螺钉被剪切后，往复运动将操作球阀;

③在出井前球阀能够被锁定在打开位置。环空加压剪断剪销，剪销本体向上滑动,锁块陷入花键锁套沟槽中;一旦锁块陷入沟槽，球阀将被锁定打开，当管柱从井中提出时，排出管柱内液体。

操作方法

关闭球阀

上提工作管柱。这个作用使单行程油管试压阀处于拉伸状态，且球阀将被关闭;对工作管柱加压来对油管进行试压。

打开球阀

打开球阀，下放管柱重量。下放管柱重量使油管试压阀处于压缩状态打开球阀，将球阀锁定在打开位置,使用以下程序之一将球阀锁定在打开位置;1〕坐封封隔器:下放工作管柱重量，打开球阀;对环空施加足够的压力来剪断剪销，激发锁定机构。剪销数量决定了徼发锁定机构压力大小。每个剪销额定值为300Psi。2）坐封封隔器:下放工作管柱重量，打开球阀，对工作管柱施加足够的压力来剪断剪销，剪销的数量决定了剪断所有剪销所需施加重量;对环空施加较小压力( 100-200Psi)来克服锁定机构O形圈摩擦力。

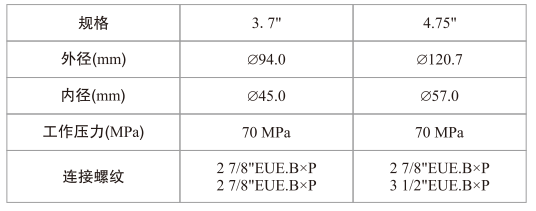

技术参数
