工具简介

非旋转CHAMP封隔器是一款理想的在深水井和大位移井下应用的工具。在深水井中不能通过旋转管柱操作，在大位移下，将扭矩传递到井下操作工具非常困难。而这款封隔器坐封时不需要施加扭矩，只需向井筒内加压解除锁定机构，然后通过长提一下放管柱即可完成坐封和解封，本工具可实现8次(无限次)坐封和解封的依次循环后，封隔器再次进入解封状态的锁定模式。

结构特点

①在延伸井或大斜度井中易于操作；

②无需旋转管柱坐封封隔器；

③所在深度的静水压力或外加环孔压力达不到操作压力时，封隔器不会被坐封；

④很容易在单趟起下作业中不同层位重新坐封，并进行测试及压裂作业；

⑤在锁定之前最多可连续进行8次(无限次)坐封；

⑥封隔器可以整体回收再利用；

⑦下井过程中为避免工具提前坐封设置有锁定机构。

操作

非旋转CHAMP封隔器带有水力锚卡瓦机构、胶筒结构、机械卡瓦机构、摩擦块机构、凸耳换位机构、钢珠换位机构及凸耳锁定机构。下井过程中，凸耳锁定机构保持锁定状态，凸耳换位机构无法进行换位坐封。下井到坐封位置后，向井筒内加压，打破破裂盘，压力进入破裂盘外筒，推动破裂盘外筒及锁定臂运动，并推动卡环运动至限位槽，此时换位槽开启，凸耳可以沿下换位心轴的换位槽运动，锁定机构解除。通过上提一下放实现封隔器多次坐封及解封，直到坐封和解封到固定次数后，钢珠换位进入锁定状态，可防止其再次坐封，此时可上提工具串回收工具。

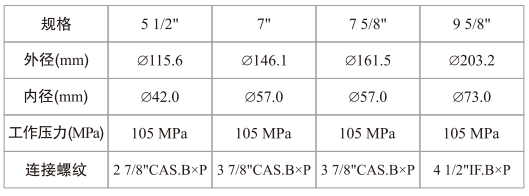

技术参数
