工具简介

CHAMP V封隔器是一种带有同心旁通的悬挂式可回收封隔器；可用于套管井的测试、酸压及挤注等作业。

结构特点

①三胶筒组合的胶筒密封单元提高了封隔器的密封压差；

②自带同心旁通机构，提供了一个较大的过流面积；

③封隔器座封后，管柱内压力作用在平衡活塞及关闭状态的旁通孔上， 使旁通孔的关闭更加可靠；

④直接上提，即可打开旁通孔(不需要旋转管柱),可根据需要循环至 封隔器以下。

操作

CHAMP 封隔器是一种机械座封封隔器，下井过程中旁通孔始终处于打开状态，座封时，先将封隔器下放至稍低于座封位置，然后上提到座封位置，右旋管柱并保持右旋扭矩，下放管柱重量，直至旁通孔关闭、封隔器座封，卸掉右旋扭矩，座封完成。

解封时，直接上提管柱，旁通孔打开，平衡胶筒上下压差，继续上提即 可解封封隔器。

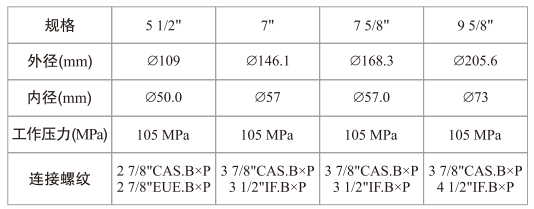

技术参数
