工具简介

RTTS封隔器是一种大通径、可封隔双向压力的悬挂式封隔器。设计用作地层测试、酸化、注水泥塞等作业。

这种封隔器每种规格的工具都包括一个J形槽换位机构，机械卡瓦、封隔胶筒和液力锚定机构。液力锚定机构可防止封隔器下部压力过大时推压封隔器使工具上窜。这些封隔器还配有摩擦块，摩擦块可给整套工具串提供一个支撑点，使整个工具串能够稳定的下入倒所规定的位置。

结构特点

①大通径可使在较小的压力下泵过大量流体；

②工具自带水力锚机构可防止封隔器下部压力过大时使封隔器上窜，如酸压、挤注作业时；

③当仅用于测试时，可用测试接头替代水力锚机构。

操作

封隔器下并时形槽置于锁定位置，当工具到达测试位置准备操作时，先将工具下放到稍低于坐封位置，然后将工具提到坐封位置，右旋管柱若干圈，在井下，工具仅需转动1/8圈即可，管柱上保持右旋扭矩，下放管柱重量，直到封隔器机械卡瓦开始承受管柱重力止。同时胶筒被压缩紧紧贴住套管内壁，保证了工具隔断测试层和环空。工具自带水力锚机构可防止封隔器下部压力过大时推压封隔器使工具上窜，当封隔器下部压力过大时，压力通过下心轴上四个径向孔进入容积管与下心轴及水力锚本体间的环形空间至水力锚卡瓦，使其压缩弹簧水力锚卡瓦撑住套管壁防止工具上窜。

解封时，须先打开循环阀，平衡封隔器上、下的压力， 使水力锚卡瓦收回后，上提管柱，就可使封隔器解封，下心轴上的凸耳自动滑入J形槽锁定位置。

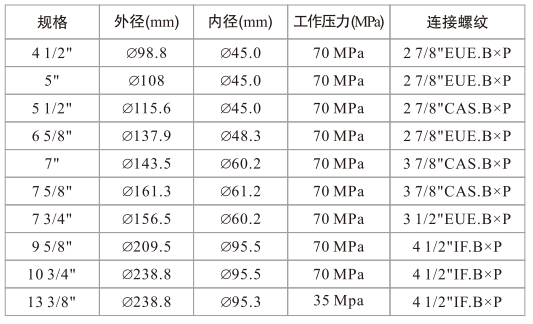

技术参数
