工具简介

PPI封隔器主要用于套管井中的地层测试、酸化、压裂等跨隔作业。封隔器的使用和RTTS 封隔器相同，只是PPI封隔器上、下两端各有一组胶筒密封机 构，中间通过油管连接，此连接油管的长度可以根据作业层的厚度调整，使用时两组胶筒分别坐封在作业层的上端和下端，然后可以进行相关的作业。

结构特点

①工具都包括一个J形槽换位机构，机械卡瓦机构、上下两组胶筒密封机构和 液力锚定机构；

②液力锚定机构可防止封隔器下部压力过大时推压封隔器使工具上窜，此外 隔器还配有摩擦块扶正机构。

操作

PPI封隔器结构见附图，封隔器下井时形槽置于锁定位置，当工具到达测试位 置准备操作时，先将工具下放到稍低于坐封位置处，然后将工具提到坐封位 置，右旋管柱若干圈，在井下，工具仅需转动1/8圈即可，管柱上保持右旋扭 矩，下放管柱重量，直到封隔器机械卡瓦开始承受管柱重力为止。下部胶筒 先被压缩紧紧贴住套管内壁，继续下放管柱重量，上部胶筒也被压缩紧贴住 套管内壁，封隔器完全坐封，保证了工具隔断测试层和环空，此时心轴上的 循环孔和外筒上的循环孔刚好对正。工具自带水力锚机构可防止封隔器下部 压力过大时推压封隔器使工具上窜，当封隔器下部压力过大时，压力可直接 作用在水力锚卡瓦上，使其压缩弹簧水力锚卡瓦撑住套管壁防止工具上 窜。当需要对目的层进行作业时，通过通径内投球或钢丝作业等投入堵塞器 堵住通径即可。作业完成后如果需要全通径，可以反排出球或起出堵塞器。

解封时，须先打开循环阀，平衡封隔器上、下的压力，使水力锚卡瓦收回 后，上提管柱，就可使封隔器解封，下心轴上的凸耳自动滑入形槽锁定位置。

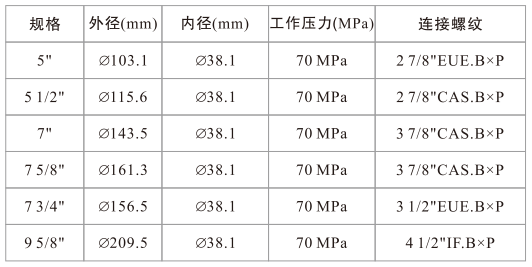

技术参数
