工具简介

RTTS循环阀是一种开启、关闭都是锁定状态型工具，它既可用作循环阀，又可作为旁通阀。

RTTS 循环阀可以直接拧在封隔器或RTTS安全接头上端，再串入测试管柱。工具下井时循环阀锁定在打开位置，封隔器摩擦块的形槽也置于锁定位置。下井过程中应防止摩擦块套筒向上滑动，它将导致封隔器卡瓦坐住，并且关闭循环阀。阀被关闭可以在地面通过管柱旋转显示。

结构特点

①工具下井时RTTS 循环阀锁定在打开位置，RTTS封隔器摩擦块的型槽也置锁定位置；

②当封隔器座封时，RTTS循环阀同时锁定在关闭位置；

③这种RTTS 循环阀设计与RTTS 封隔器配套使用。

操作

这种循环阀设计来与RTTS封隔器配套使用。当封隔器坐封时，RTTS 循环阀自动锁定在关闭位置。其工作原理是上提上接头，右旋心轴转动1/4圈(90°),下推心轴向下167.5mm左右循环接头到锁定关闭位置；提起心轴，右旋1/4圈，上提心轴则再次打开工具，向左旋1/4圈到锁定开启位置。在井下时应注意不要在左旋时拧松管柱。

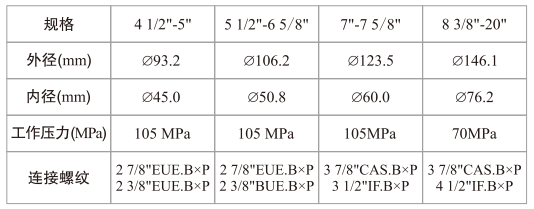

技术参数
