工具简介

RD取样器是一种用于套管井内、靠环空压力操作的全通径取样器，主要用于全通径地层测作业中获取井下压力状态的地层流体样品。

结构特点

①管柱下井过程中，剪销保持操作芯轴始终处于取样器打开状态；

②取样前后均能保持全通径状态；

③可在测试过程中的任何阶段操作该阀进行取样而不影响后续作业的进行；

④该阀的取样室中安装了活塞推进装置，工具提到地面后，可将所取样品在高压状态下完全转移到其它样瓶，进行高压物性分析；

⑤在井下作业中，该阀的动作是一次性的，取样器一旦被圈闭将不能再打开，若需对测试的不同阶段分别取样，则需按操作压力的不同等级，多下几套取样器；

操作

RD 取样器的操作压力设置通常与其他工具的操作压力相隔约1000-1500Psi, 需要取样时，从环空施加操作压力，打破破裂盘，剪销被剪断，操作芯轴上行圈闭取样室的地层流体。取样器一旦被圈闭将不能再次打开，工具保持在全通径状态，在地面需要转样时，连接用的转样装置，将高压样品转入样瓶进行物性分析。

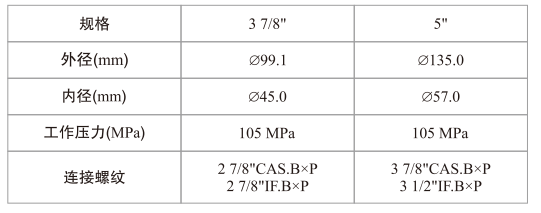

技术参数
