工具简介

全通径多功能阀是一个环空压力操作阀、用于套管井。它能够作为一个补偿阀或者回压阀使用，上下部压力响应多功能阀同时运行，行程一个缓冲室。 在压裂作业和流量测试前，这个冲击波帮助清理射孔产生的碎销，当油管柱上的两个多功能阀被分开，形成一个大气室，这个时候可能会产生突然的压力波动。当底部球阀打开，强制推入射孔的固体将被吹入大气室。

结构特点

①无管柱操作；

②由于球阀的快速打开，可以获得更多有效脉冲；

③通过在阀间留空隙产生所需的大气室容量；

④允许当冲井完成后，循环或观察井流；

⑤允许过油管操作通过全通内径。

操作：

当压力响应多功能阀下入井中时，球阀处于关闭位置，大气圈闭在多功能阀之间。下部阀由操作活塞来打开，操作活塞的一边被暴露在封隔器上部的环 空压力下，另一边被暴露在封隔器下部的环空压力下。

封隔器座封后，环空加压下移活塞来拉动钢球进入打开位置。锁定爪进入一个槽中，使球处于全开位置。

只要油管压力等于或大于环空压力，当操作下部阀时，上部阀保持关闭。

在上部阀被打开前，释放油管压力的同时保持环空压力不变。上面的压力响 应多功能阀也包含锁紧爪，将钢球锁在全开位置。阀打开后，封隔器解封循 环开始。

开启压力由剪销控制，可以通过调整剪销类型和数量来增加或减少操作压力。

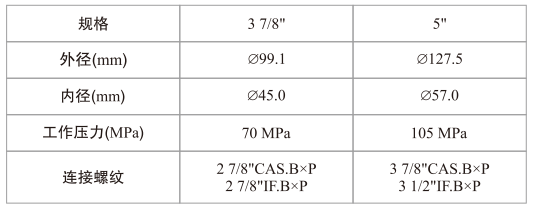

技术参数
