工具简介

高压波动阀是一种全开启的环空压力操作阀，用于套管井。该工具通常作为背压阀单独运行。高压波动阀由两部分组成：球阀部分和工作活塞部分。

球阀部分包含提供油管上部屏障的球阀。

结构特点

①用破裂盘代替剪销，操作压力准确可靠；

②剪销机构可保证下井过程中工具状态不受机动压力的影响；

③操作活塞部分包含动力部件并产生将球阀移动到打开位置所需的力的部件；

④当球阀打开后，锁块锁定心轴，防止操作芯轴向下移动，使球阀保持在锁定打开位置。

操作

高压波动阀工作时通过环空加压使破裂盘破裂，环空压力进入破裂盘孔内推动心轴剪断剪销后上行，此时锁块落入心轴上的环形槽内锁定心轴，防止心轴向下移动，使球阀保持在打开位置；如果要重新关闭球阀，必须将工具起出地面进行拆装保养。

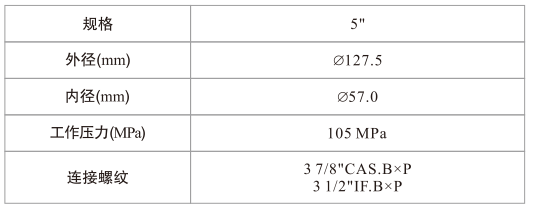

技术参数
