工具简介：

液控防喷盒上有一个注脂口、一个回脂口、一个防喷盒液控口、及一个溢流口，主体内装有三根阻流管。通过下面的注脂口向阻流管内壁和光纤之间的间隙内注入高压高粘度密封脂，密封脂同时也填充光纤外层铠甲之间的间隙，由于光纤和阻流管内壁之间的间隙很小，且密封脂粘度很高，可起到有效密封井内压力液流或防止气流向上窜的作用。高压密封脂经过较长阻流管内壁和光纤之间的间隙到达上面的回脂口位置时，阻力损失使得密封脂压力几乎为零，回脂口起到让密封脂回流回收的作用。

防喷盒内有一段密封胶芯，通过防喷盒液控口控制防喷盒内活塞压缩密封胶芯来抱紧光纤。防喷盒上端为刮缆器．刮缆器内装有密封胶芯，刮掉上行光纤上粘附的密封脂的作用，即刮缆器的作用，这样可使上行光纤带出的密封脂大为减少，使之可以通过回脂口回收再利用，同时也会减少对密封头及并口环境的污染。

在密封脂密封井口效果不是很理想的情况下，用液控和注脂压力控制系统给防喷盒内活塞加压（最大液控压力不大于21MPa），压缩密封胶芯，此时盘根可起到一定密封光纤的作用，在密封脂和盘根的双重密封下，可有效完全密封井口。盘根的压缩程度根据现场情况通过液控和注脂压力控制系统灵活调节，使之既能有效密封光纤又能让光纤顺利起下为宜。

在防喷盒的最上端有一喇叭口，它的作用是保护光纤不打硬弯，即光纤保护器。它的下部也有一个较薄的刮油环，也是起到刮掉上行光纤上密封脂的作用．它的压缩程度是在防喷管竖起在井口前穿光纤时通过旋动喇叭口来掌握的。

阻流管可根据并内压力状况增减，压力高的井用的阻流管多，一般35MPa并压需要三粮阻流管，压力低的井可以适当减少阻流管的数量。阻流管护管是梯形螺纹连接,使得阻流管可方便更换。

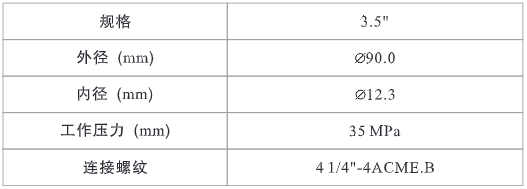

技术参数：
