工具简介

该封隔器可用于油田的分层注水、分层酸化、分层挤堵、分层压裂等施工工艺，配合节流阀、水力锚等工具使用。当封隔器下到预定位置后，从管柱内加压，液压推动活塞位移产生的间隙进入胶筒内腔，使胶筒扩张，坐封完成后，活塞返回原位关闭进液间隙，停压时封隔器不解封。

需要解封时，上提管柱，剪断剪销，封隔器内腔液体排放到油管内腔，封隔器解封，解封后将不能再次坐封。

结构特点

①该封隔器主要由密封机构、解封释放机构等组成， 一般与节流阀配合使用；

②座封过程中没有中心管柱运动，适于组合使用；

③封隔器性能可靠，结构简单，操作方便。

操作

坐封时，从油管内加压，当达到一定压力时活塞开启，并压缩弹簧向下运动，同时使胶筒进液通道打开，中心管内的液体进入胶筒腔内使胶筒膨胀，实现油套环形空间的封隔。当油管内的压力与胶筒腔内的压力达到平衡时，活塞在弹簧弹力作用下恢复到原位，同时在活塞上部有密封胶套密封，在弹簧和密封胶套的双重作用下进入胶筒内部的液体在解封前始终被封闭在胶筒内部，确保胶筒不收缩，使封隔器胶筒保持密封效果。

解封时，上提采油管柱先剪断解封剪销，然后继续上提管柱上接头带动中心管不断向上移动，当中心管下部泄压孔越过胶筒座下部后，胶筒内液体通过泄压孔排到油套环空内，胶筒发生弹性变形恢复收缩，从而实现封隔器解封。

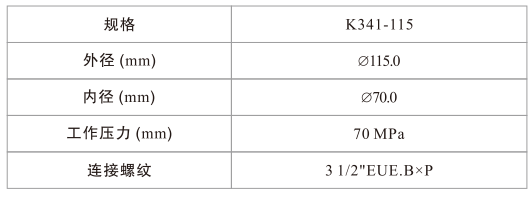

技术参数
